高性价比改性工程塑料源头生产厂家
产品中心
PRODUCTS
增强高温尼龙
熔点280℃以上的尼龙加玻纤。主要应用于汽车工业、电子电气领域、机械工业等领域。如恒温器壳体、动力泵、离合器部件、油泵、节温器、进/出水口、电动水泵、水泵叶轮、空调暖风芯子、接插件、SMT连接器、断路器、卡槽、叶轮、热水管件、轴承、齿轮等。
耐高温、耐腐蚀
出色的尺寸稳定性、抗冲击性以及良好的强度
产品介绍introduction

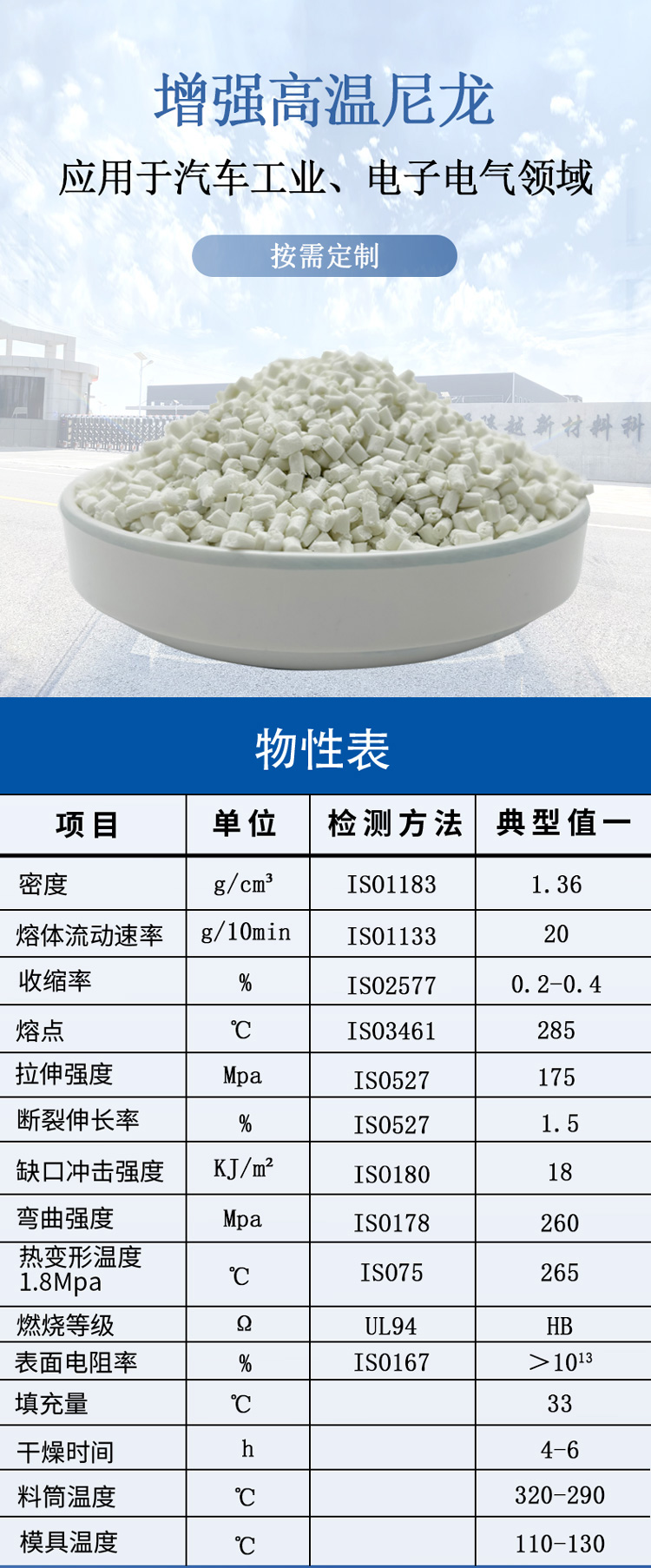

物性表
| 项目 | 单位 | 检验方法 | 典型值一 |
| 密度 | g/cm3 | ISO1183 | 1.36 |
| 熔体流动速率 | g/10min | ISO1133 | 20 |
| 收缩率 | % | ISO2577 | 0.2-0.4 |
| 熔点 | ℃ | ISO3461 | 285 |
| 拉伸强度 | Mpa | ISO527 | 175 |
| 断裂伸长率 | % | ISO527 | 1.5 |
|
缺口冲击强度
23℃
|
KJ/㎡ | ISO180 | 18 |
| 弯曲强度 | Mpa | ISO178 | 260 |
|
热变形温度
1.8Mpa
|
℃ | ISO75 | 265 |
| 燃烧等级 | － | UL94 | HB |
| 表面电阻率 | Ω | ISO167 | ＞1013 |
| 填充量 | % | 33 | |
| 干燥温度 | ℃ | 120-130 | |
| 干燥时间 | h | 4-6 | |
| 料筒温度 | ℃ | 320-290 | |
| 模具温度 | ℃ | 110-130 |
