高性价比改性工程塑料源头生产厂家
产品中心
PRODUCTS

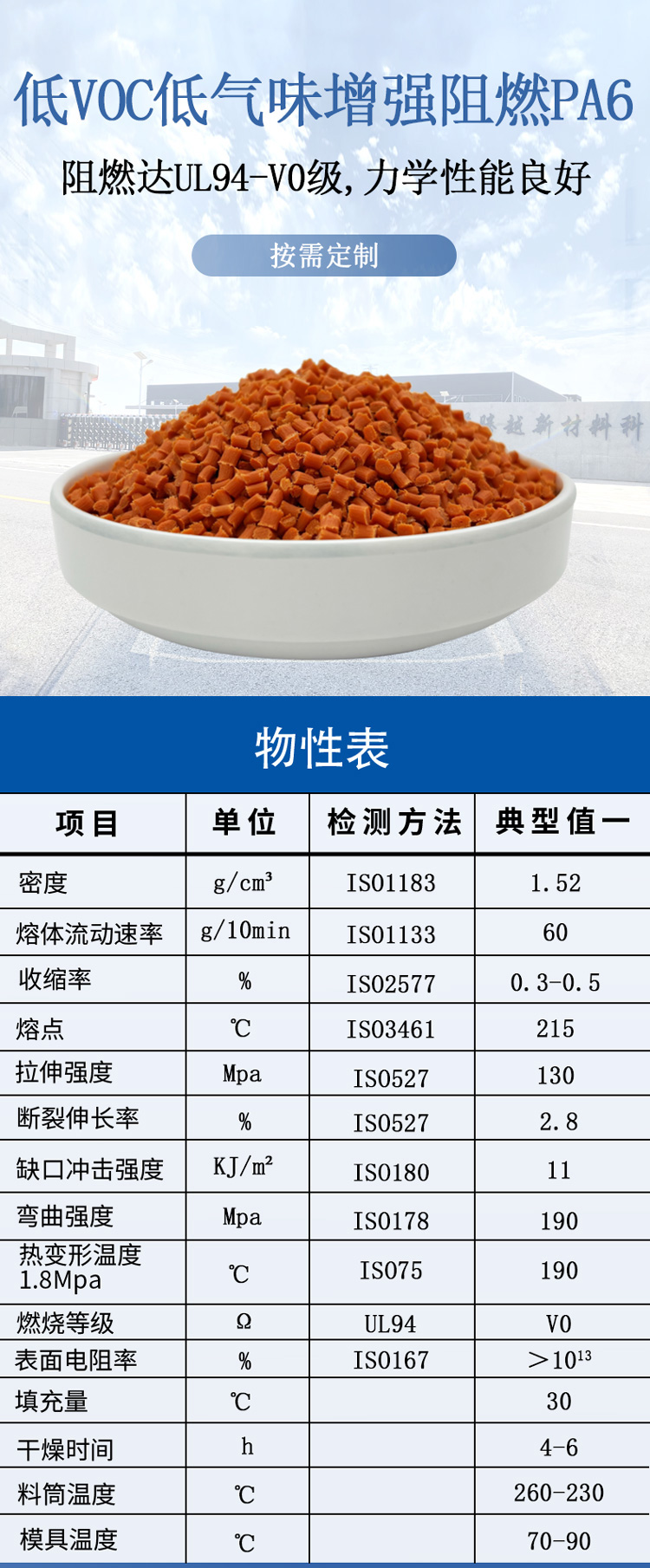

低VOC低气味增强阻燃PA6
自主专利产品，低VOC，气味3.5以下。主要应用于汽车内零部件。
1、注塑级
2、阻燃达UL94-V0级
3、力学性能良好
2、阻燃达UL94-V0级
3、力学性能良好
产品介绍introduction
物性表
| 项目 | 单位 | 检验方法 | 典型值一 |
| 密度 | g/cm3 | ISO1183 | 1.52 |
| 熔体流动速率 | g/10min | ISO1133 | 60 |
| 收缩率 | % | ISO2577 | 0.3-0.5 |
| 熔点 | ℃ | ISO3461 | 215 |
| 拉伸强度 | Mpa | ISO527 | 130 |
| 断裂伸长率 | % | ISO527 | 2.8 |
|
缺口冲击强度
23℃
|
KJ/㎡ | ISO180 | 11 |
| 弯曲强度 | Mpa | ISO178 | 190 |
|
热变形温度
1.8Mpa
|
℃ | ISO75 | 190 |
| 燃烧等级 | － | UL94 | v0 |
| 表面电阻率 | Ω | ISO167 | ＞1013 |
| 填充量 | % | 30 | |
| 干燥温度 | ℃ | 120-130 | |
| 干燥时间 | h | 4-6 | |
| 料筒温度 | ℃ | 260-230 | |
| 模具温度 | ℃ | 70-90 |
