高性价比改性工程塑料源头生产厂家
产品中心
PRODUCTS
抗紫外线（抗UV）PA6
通过添加抗UV助剂提高耐光老化性能，应用主要涉及提高产品的使用寿命和稳定性，特别是在户外环境中使用的产品。使塑料能够抵抗紫外线等光线的照射，从而减缓或防止材料因光老化而导致的性能下降或外观变化
1、注塑级/挤出级
2、适用于户外产品
3、电绝缘良好
4、可染色造粒
2、适用于户外产品
3、电绝缘良好
4、可染色造粒
产品介绍introduction

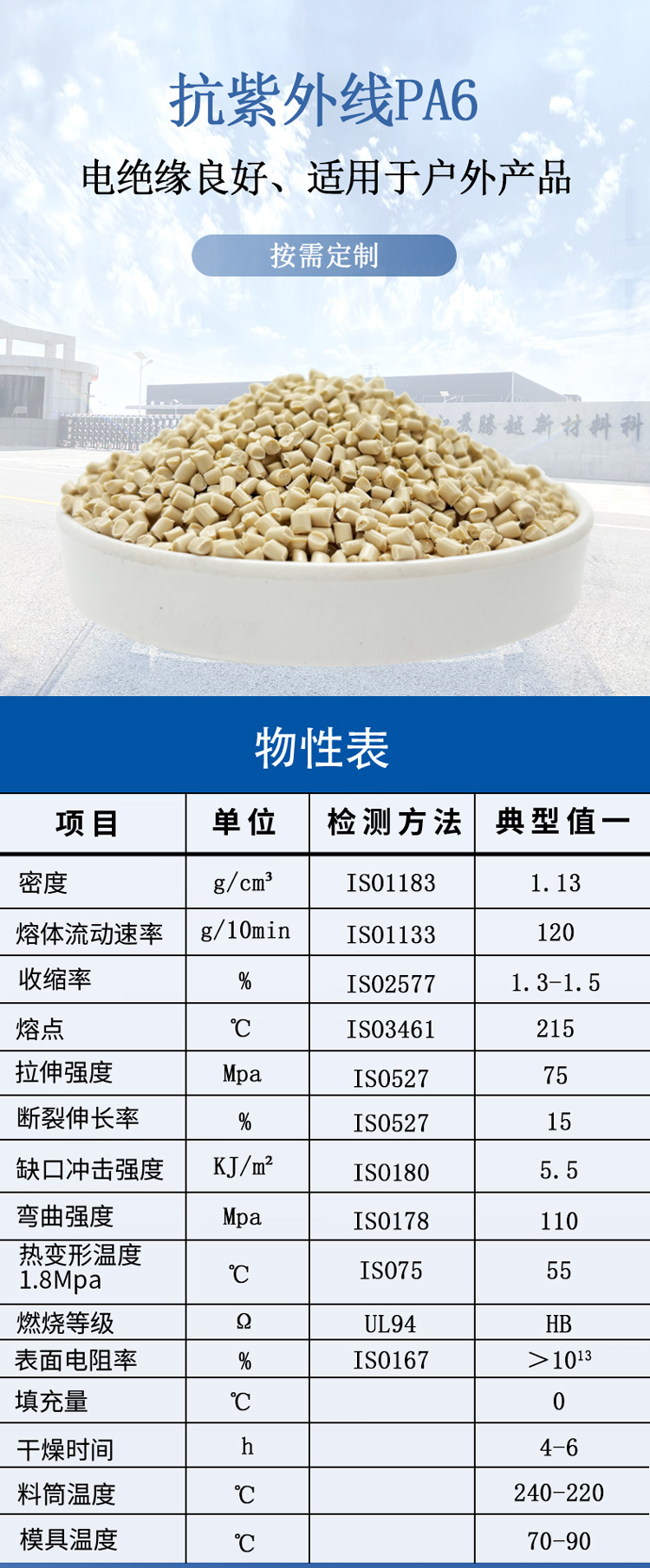

物性表
| 项目 | 单位 | 检验方法 | 典型值一 | 典型值二 | 典型值三 |
| 密度 | g/cm3 | ISO1183 | 1.13 | 1.06 | 1.36 |
| 熔体流动速率 | g/10min | ISO1133 | 120 | 4 | 20 |
| 收缩率 | % | ISO2577 | 1.3-1.5 | 1.5-2 | 0.4-0.6 |
| 熔点 | ℃ | ISO3461 | 215 | 215 | 215 |
| 拉伸强度 | Mpa | ISO527 | 75 | 32 | 170 |
| 断裂伸长率 | % | ISO527 | 15 | 150 | 3 |
|
缺口冲击强度
23℃
|
KJ/㎡ | ISO180 | 5.5 | 45 | 17.5 |
| 弯曲强度 | Mpa | ISO178 | 110 | 45 | 250 |
|
热变形温度
1.8Mpa
|
℃ | ISO75 | 55 | 53 | 190 |
| 燃烧等级 | － | UL94 | HB | HB | HB |
| 表面电阻率 | Ω | ISO167 | ＞1013 | ＞1013 | ＞1013 |
| 填充量 | % | 0 | 0 | 30 | |
| 干燥温度 | ℃ | 100-105 | 100-110 | 120-130 | |
| 干燥时间 | h | 4-6 | 4-6 | 4-6 | |
| 料筒温度 | ℃ | 240-220 | 240-220 | 270-240 | |
| 模具温度 | ℃ | 70-90 | 70-90 | 80-100 |
